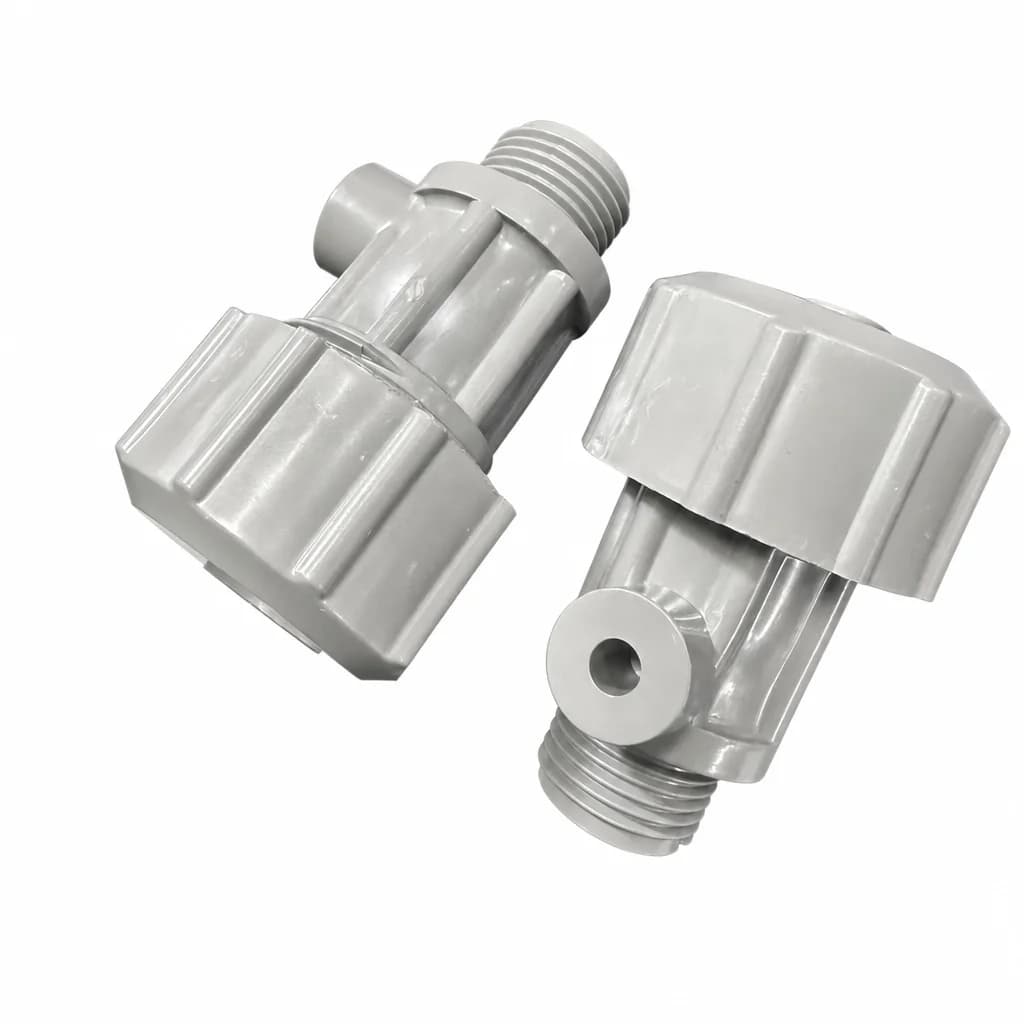

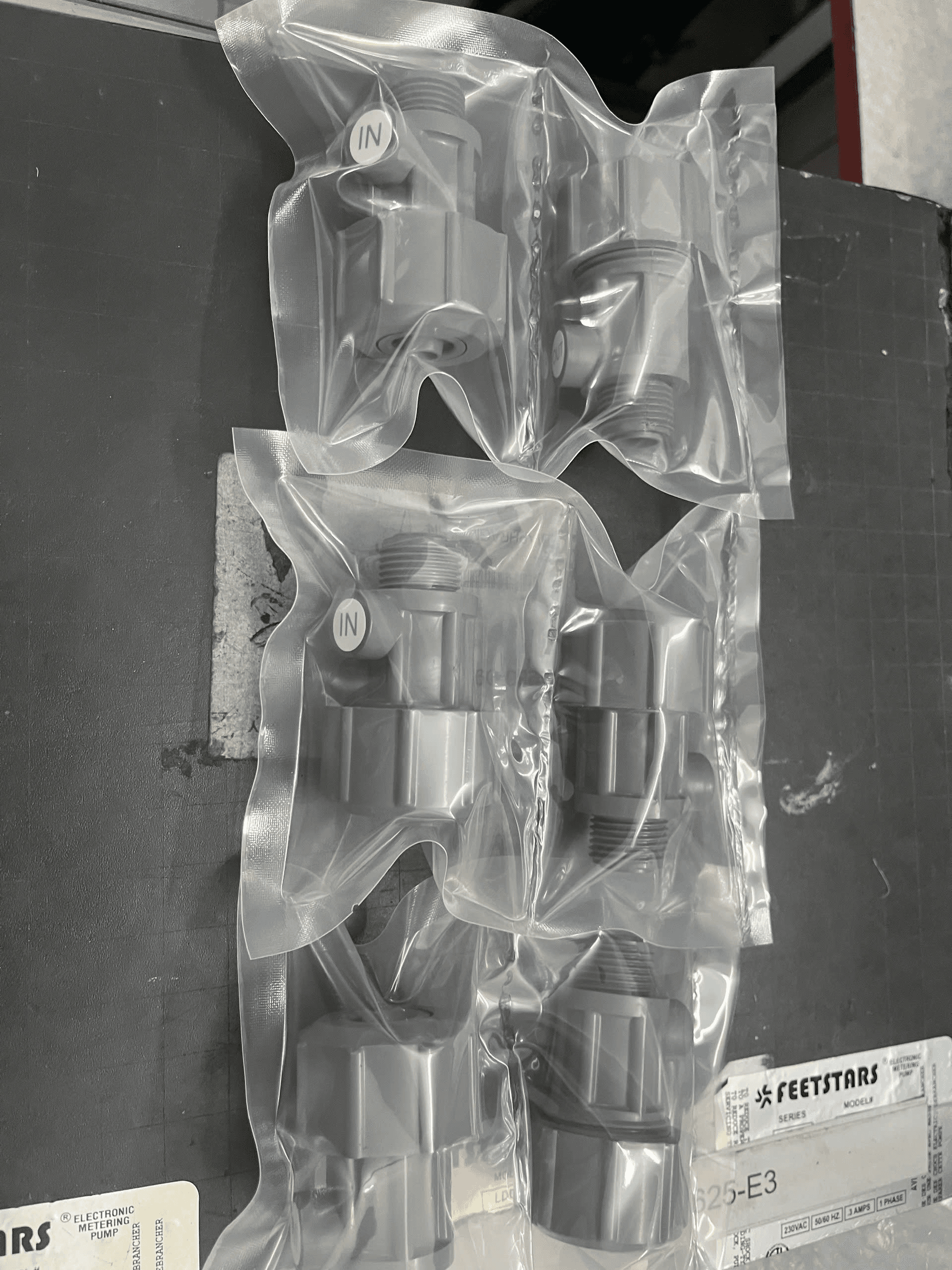

Bộ van hút xả bơm định lượng Nikkiso BX70/BX100

Name: Bộ van hút xả bơm định lượng Nikkiso BX70/BX100
Brand: Nikkiso
SKU: BX70/BX100

Model: BX70/BX100

Bộ van hút xả bơm định lượng Nikkiso BX70/BX100 dùng thay thế cụm bi van, đế van và O-ring ở đầu bơm. Cần kiểm tra mã vật liệu trước khi lắp; CHC TP.HCM hỗ trợ tư vấn kỹ thuật.

Giá tham khảo

Liên hệ

Liên hệ Zalo Gọi tư vấn

Thông số kỹ thuật

Cơ cấu van	Bi van một chiều trong liquid end
Vị trí lắp	Cửa hút và cửa xả của đầu bơm
Chi tiết chính	Ball guide, ball valve, valve seat, O-ring
Vật liệu O-ring	FPM hoặc EPDM theo cấu hình bơm
Số lượng O-ring	4 cái φ10.8×1.78; 2 cái φ14×1.78; 2 cái φ19.8×2.4
Số lượng bi van	2 cái trong nhóm tiêu hao BX50•70•100
Kích thước bi van	φ9.53 mm
Vật liệu ball guide	PVC
Số lượng ball guide	2 cái trong nhóm tiêu hao BX50•70•100
Số lượng valve seat	2 cái trong nhóm tiêu hao BX50•70•100
Cỡ ống mềm liên quan	φ9 ID × φ15 OD
Cụm đầu bơm áp dụng	BX70/BX100; cùng nhóm kết cấu BX50•70•100
Vật liệu bi van tiêu chuẩn	Ceramic
Vật liệu valve seat tiêu chuẩn	PVC
Công suất motor bơm tương thích	90 W
Áp suất xả tối đa của BX70/BX100	0.5 MPa

Cơ cấu van	Bi van một chiều trong liquid end	Số lượng ball guide	2 cái trong nhóm tiêu hao BX50•70•100
Vị trí lắp	Cửa hút và cửa xả của đầu bơm	Số lượng valve seat	2 cái trong nhóm tiêu hao BX50•70•100
Chi tiết chính	Ball guide, ball valve, valve seat, O-ring	Cỡ ống mềm liên quan	φ9 ID × φ15 OD
Vật liệu O-ring	FPM hoặc EPDM theo cấu hình bơm	Cụm đầu bơm áp dụng	BX70/BX100; cùng nhóm kết cấu BX50•70•100
Số lượng O-ring	4 cái φ10.8×1.78; 2 cái φ14×1.78; 2 cái φ19.8×2.4	Vật liệu bi van tiêu chuẩn	Ceramic
Số lượng bi van	2 cái trong nhóm tiêu hao BX50•70•100	Vật liệu valve seat tiêu chuẩn	PVC
Kích thước bi van	φ9.53 mm	Công suất motor bơm tương thích	90 W
Vật liệu ball guide	PVC	Áp suất xả tối đa của BX70/BX100	0.5 MPa

Mô tả chi tiết

Bộ van hút xả bơm định lượng Nikkiso BX70/BX100 là cụm phụ tùng dùng cho đầu bơm hóa chất CHEMIPON BX, giúp khôi phục chức năng hút – đẩy một chiều khi bi van, đế van hoặc O-ring bị mòn, kẹt cặn hay rò rỉ. CHC là đơn vị cung cấp và tư vấn kỹ thuật bơm công nghiệp tại Tân Phú, TP.HCM, hỗ trợ khách hàng chọn đúng cấu hình phụ tùng theo tình trạng bơm thực tế.

Tổng quan sản phẩm

Trong bơm định lượng màng Nikkiso BX, cụm van hút xả nằm ở hai cửa chất lỏng của đầu bơm. Khi màng bơm chuyển động, bi van và đế van đóng mở theo chu kỳ để kiểm soát chiều dòng hóa chất. Với nhóm BX70/BX100, tài liệu kỹ thuật xếp chung trong nhóm đầu bơm BX50•70•100, sử dụng cấu trúc gồm ball guide, ball valve, valve seat và các O-ring làm kín.

Dòng BX70/BX100 thuộc series bơm định lượng màng truyền động trực tiếp. BX70 có lưu lượng danh định 1.475 mL/phút ở 50 Hz và 1.815 mL/phút ở 60 Hz; BX100 đạt 2.355 mL/phút ở 50 Hz và 2.845 mL/phút ở 60 Hz trong điều kiện 0 MPa. Vì vậy, khi thay bộ van cần kiểm tra đúng cỡ bơm, dạng kết nối và mã vật liệu để tránh sai kích thước hoặc không tương thích hóa chất.

Ứng dụng phù hợp

Bộ van hút xả phù hợp cho công tác bảo trì bơm định lượng Nikkiso BX70/BX100 trong hệ thống châm hóa chất xử lý nước, cấp thoát nước, điều chỉnh pH, châm chất khử trùng, chống gỉ, phân bón thủy canh và các dây chuyền cần định lượng hóa chất ổn định. Khi bơm giảm lưu lượng, mất mồi, hồi lưu ở đường hút/xả hoặc rò rỉ tại đầu bơm, cụm van là một trong những hạng mục cần kiểm tra sớm.

Thông số kỹ thuật chính

Cụm tương thích: đầu bơm Nikkiso CHEMIPON BX70/BX100, nhóm kết cấu BX50•70•100.
Cấu tạo chính: ball guide, ball valve, valve seat và O-ring.
Vật liệu bi van tiêu chuẩn: ceramic; một số mã bơm có thể dùng SUS304 hoặc SUS316.
Vật liệu ball guide và valve seat tiêu chuẩn trong nhóm BX50•70•100: PVC.
O-ring/gasket cần chọn theo mã vật liệu EPDM, FPM hoặc PTFE của bơm đang sử dụng.
Kết nối ống mềm liên quan của nhóm BX50•70•100: φ9 ID × φ15 OD.

Lưu ý lựa chọn

Trước khi đặt bộ van, nên gửi ảnh nameplate, mã đầy đủ của bơm và hình đầu bơm hiện hữu cho CHC. Các ký hiệu về vật liệu đầu bơm, O-ring/gasket và bi van ảnh hưởng trực tiếp đến khả năng chịu hóa chất. Khi thay thế, cần tắt nguồn, xả áp đường xả, tháo cụm kết nối cẩn thận, lắp đúng thứ tự các chi tiết, sau đó chạy thử, xả khí và kiểm tra rò rỉ tại vị trí van.

Liên hệ CHC tại Tân Phú, TP.HCM

Quý khách cần kiểm tra cấu hình bộ van hút xả Nikkiso BX70/BX100, đánh giá tương thích vật liệu với hóa chất hoặc tư vấn chọn phụ tùng bơm định lượng, hãy liên hệ CHC qua 0983917052. CHC cam kết tư vấn tận tâm, định hướng sản phẩm chính hãng, chú trọng chất lượng sản phẩm và hỗ trợ bảo hành phù hợp cho khách hàng nhà máy, đội bảo trì và đơn vị mua hàng kỹ thuật.
